KLONING POWER 400 Watt YAMAHA AVX100

Kloning Power 400 Watt Yamaha AVX100 adalah sebuah hasil percobaan membikin sebuah kit driver Power Amplifier merk YAMAHA.

Amplifier YAMAHA yang menjadi bahan kloning kali ini adalah seri AVX100.

Menurut servis Manualnya, Power Amplifier ini memiliki kemampuan output hingga 100 Watt pada beban 4 Ohm.

Namun dalam tulisan ini saya mencoba untuk melakukan modifikasi rangkaian ini sehingga ia menjadi sebuah power yang lebih bertenaga.

Bahkan telah saya ubah untuk mempu menghasilkan daya hingga 400 Watt maximum pada tegangan supply 65VDC simetris untuk beban 4 Ohm.

SKEMA AWAL

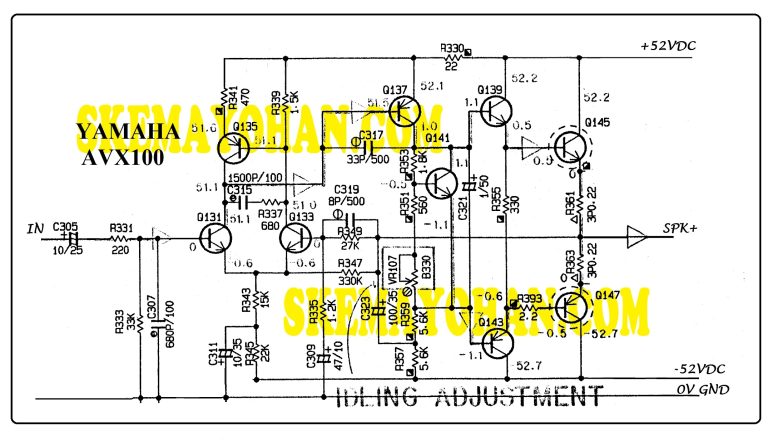

Skema dasar Power Amplifier ini untuk menjadi bahan kloningan saya adalah seperti di bawah ini.

Tegangan supply yang diperlukan adalah 52VDC simetris.

Produsen Power Amplifier ini merancang power dengan daya 100W namun menggunakan tegangan supply 52V termasuk "berani".

Rupanya power amplifier ini mereka rancang untuk beban speaker mereka sendiri yang sebesar 8 Ohm.

Dengan nilai resistansi sebesar ini maka masih memungkinkan bagi power amplifier ini untuk menghasilkan daya hingga 150W.

Skema gambar ulang telah saya ubah menjadi versi 52VDC simetris dengan harapan mampu untuk menghasilkan daya hingga 300Watt pada beban 4 Ohm.

Transistor yang diperlukan adalah 2 pasang TR Final 2SC5200 / 2SA1943 yang memiliki kemampuan dissipasi daya masing-masing 150W.

Selanjutnya saya mencoba untuk merancang layout PCB menjadi sesimple mungkin.

Penampakan adalah seperti gambar berikut ini.

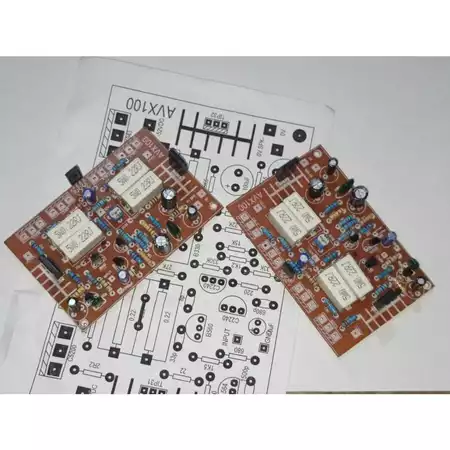

Penampakan kit setelah proses perakitan adalah seperti berikut ini:

Modul Kit Power Yamaha AVX100

Kit ini telah berhasil saya coba dengan tegangan supply mulai dari 25VDC hingga 60VDC simetris. Hasil terbaik pada tegangan 45VDC.

Beberapa buyer menyampaikan dalam reviewnya jika hasil audio kit ini adalah bulat dan jernih.

Link untuk pembelian silahkan KLIK SINI dengan nama DRIVER POWER AMPLIFIER 400W YAMAHA AVX100.
