Kloning Power 300 Watt GENOVA di sini adalah hasil tracing dan modifikasi sebuah Power Amplifier murah meriah yang beredar di negeri kita sebut saja GENOVA.
Seri Power Amplifier yang sedang kita teliti adalah seri FC-A5200.
SCHEMATIC DIAGRAM
Berikut adalah schematic diagram hasil gambar ulang.
Versi 1 transistor Final output.
Pada skema gambar ulang ini, menggunakan tegangan supply 42VDC simetris.
Dengan menggunakan tegangan sebesar ini, maka memungkinkan untuk menghasilkan daya keluaran hingga 100W pada beban 4 Ohm atau 150W pada beban 4 Ohm.
Transistor final pada gambar di atas menggunakan pasangan nomer TIP3055 dan TIP2955 yang menurut datashets adalah mampu menghasilkan dissipasi daya hingga 105W.
KLONING POWER
Selanjutnya kita lakukan membikin rancangan PCB dari skema yang telah saya buat ini.

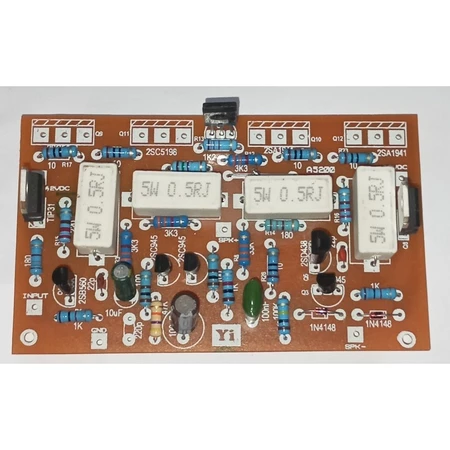

Berikut ini adalah hasil kit Power setelah melakukan pemasangan komponen.
 |
| Kit Power A5200 tanpa transistor Final |
BERAPAKAH MODUL KIT MURAH INI
Kit ini telah terjual di toko online bernama HELMI ELEKTRO pada aplikasi SHOPEE atau toko online bernama TIGA AKBAR di aplikasi TOKOPEDIA.
Untuk mendapatkan info kit modul ini silahkan lihat link dengan nama DRIVER POWER 300 WATT A5200.
