DRIVER POWER KLONING ROTEL RB870

Driver Power Kloning ROTEL RB870 adalah kloningan tahun 2024 lalu dan sempat beredar di pasaran.

Nama ROTEL kurang terdengar di telinga orang KONOHA namun nama ini terkenal di dunia.

Karena itu saya memberanikan diri untuk melakukan eksplorasi banyak rangkaian Power Amplifier buatan ROTEL ini.

SKEMA ASLI

Berikut adalah penampakan schematic Diagram dari RB870 setelah mengalami edit.

Klik gambar untuk memperjelas

Supply untuk rangkaian ini adalah 42VDC simetris. dengan demikian maka memungkinkan untuk mencapai daya hingga 100W pada beban 8 Ohm atau  140W pada beban 4 Ohm.

Namun pada rencana kloning ini saya hanya bikin sampai Driver Amplifiernya saja.

Pertimbangan saya adalah rangkaian ini akan lebih sederhana dan para penghobi rangkaian elektronika akan memiliki kemudahan untuk memilih transistor Final andalan mereka.

SKEMA MODIFIKASI

Schematic Diagram Rangkaian ini selanjutnya saya modifikasi untuk mempermudah dalam perakitan.

Beberapa komponen transistor telah saya ubah nilainya dan beberapa resistor juga saya telah ubah nilainya.

Tujuannya adalah untuk menyesuaikan karakter dari transistor yang telah ganti nomer tersebut.

Demikian pula dengan GAIN rangkaian. Telah saya sesuaikan dengan tegangan input untuk membikin output lebih peka.

LAYOUT

Penampakan PCB rancangan sisi TOP adalah seperti ini:

Dan untuk sisi Bottom seperti ini

Silahkan modifikasi sesuai selera anda.

PENAMPAKAN PROTOTYPE

Foto prototype Power kloningan ROTEL RB870 tidak sempat tersimpan.

ROTEL RB870

Ilustrasi perakitan adalah sebagai berikut:
Gambar tidak tersedia.

PENAMPAKAN HASIL KLONING

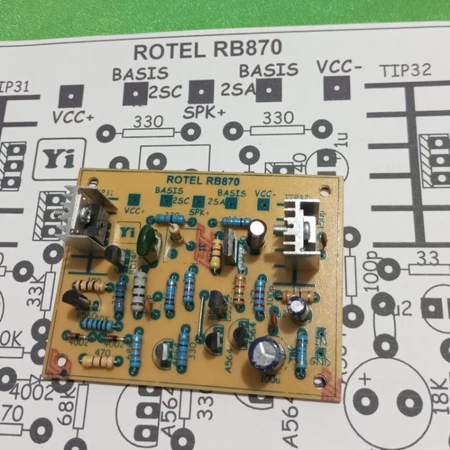

Foto di bawah ini adalah penampakan dari kit Driver Amplifier ROTEL RB870 yang telah berhasil terkloning.

KELANJUTAN KLONING RB870

Karena informasi rangkaian yang kurang lengkap dan banyak penilaian buruk dari konsumen sehingga membikin nilai bintang dari toko online mengalami penurunan Rate Star, maka peredaran kit Power ini dihentikan.

Saya menduga banyak konsumen yang memaksa rangkaian bekerja untuk tegangan lebih tinggi semenatara itu komponen yang terpasang ( terutama transistor dan resistor )tidak memiliki kemampuan di atas tegangan 50VDC.

Untuk mendapatkan informasi tentang Modul kit ini LIHAT SINI.
