POWER KLONING DENON D2308M

Power Kloning DENON D2308M adalah hasil penelitian saya dalam mendalami sebuah Power Amplifier buatan DENON seri AVC2308 pada 2022 lalu.

Yang menarik perhatian saya untuk penelitian adalah skema Power Ampli yang lumayan sederhana, memiliki fitur Servo driver dan Zener limiter input untuk transistor Final.

Pada skema aslinya, transistor Final adalah menggunakan transistor jenis Darlington yang memiliki kemampuan penguatan arus (hfe) hingga 20.000x dari arus input.

Namun karena pertimbangan biaya pembuatan kloning dan mempermudah langkah kloning, maka saya membikin menjadi 2 tingkat menjadi Driver Power dan Final Power.

SKEMA GAMBAR ULANG

Sebelum melakukan kloning, saya harus melakukan gambar ulang skema ini untuk dilakukan tes simulasi secara DC maupun AC.

Hasil gambar menjadi seperti di bawah ini:

Saya mencoba untuk membikin semirip mungkin dengan schematic aslinya.

Dalam pengukuran menggunakan software, kosumsi daya masing- masing transistor adalah:

Preamplifier: mengambil arus sekitar 2mA

VAS dan Servo Driver: arus terpakai adalah 4mA,

Final Amplifier: Pada saat idle hanya mengambil arus sebesar 10mA. Namun pada saat mengeluarkan sinyal audio dengan level maksimal, transistor ini mengalirkan arus hingga 4A pada beban 8 Ohm.

Berarti khusus transistor Final output harus mendapatkan perlakuan tersendiri.

Namun dalam perakitan PCB prototype, saya menggunakan transistor nomer lain yang spek nya mirip.

PROTOTYPE KIT

Setelah membikin PCB prototype, maka saya memasang komponen sesuai petunjuk project.

Hasil perakitan menjadi seperti di bawah ini:

Setelah prototype ini selesai, maka saya coba untuk test output hingga tegangan bias untuk transistor Final Output.

Hasil dari prototype ini lumayan. Dan saya memutuskan untuk mencetakkan Layout TOP PCB ini ke PCB maker yang ada banyak di negeri kita.

HASIL RAKITAN

Hasil audio dari kity kloning ini adalah LUMAYAN.

Tidak ada permasalahan tegangan output maupun cacat audio lainnya.

Selanjutnya saya memutuskan untuk memperbanyak kit PCB ini dengan jalan mememberi sablon sisi atas PCB untuk mempermudah orang dalam melakukan perakitan rangkaian.

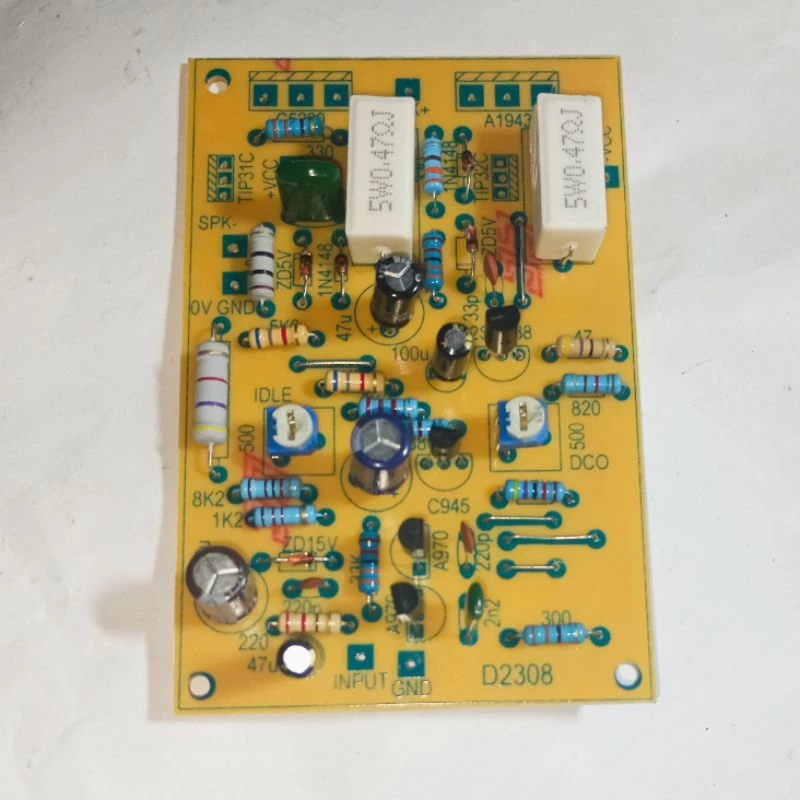

Hasil rakitan menjadi seperti ini.

KIT POWER KLONING VERSI KE-2

Saya juga telah melakukan desain ulang pada kit Power ini dan membikin PCB nya untuk anda coba.

Penampakan adalah seperti gambar di bawah ini:

Perbedaan dengan kit power sebelumnya adalah :

Pada kit V2 untuk transistor Driver Power sudah tidak menggunakan pendingin.

MENDAPATKAN KIT INI
